Тестер форсунок Common Rail F200 для соленоидных форсунок с замером хода AHE

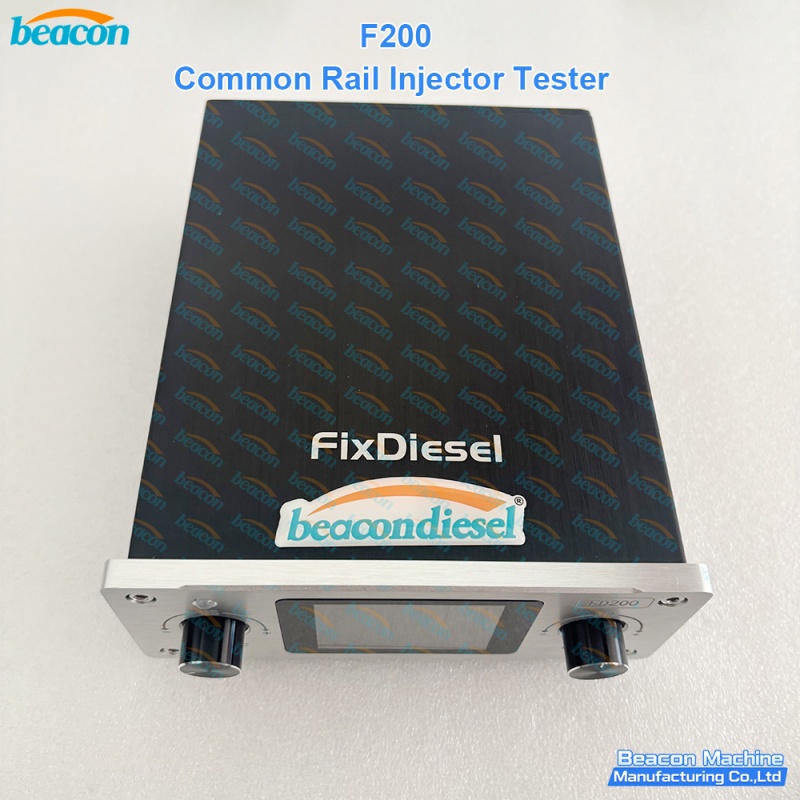

Beacon F200 — компактный тестер форсунок Common Rail для форсунок соленоидного типа. Он подаёт на форсунку импульс соленоида, считывает электрическую реакцию и перемещение якоря и выводит результат на передний дисплей, поэтому мастерская решает, стоит ли возвращать форсунку на двигатель, ещё до проверки на стенде.

Функции проверки

• Импульсный привод соленоида с редактируемой длительностью и частотой импульса

• Интеллектуальная автоматическая последовательность проверки соленоидных форсунок Common Rail

• Свободное редактирование осциллограммы привода — для форсунок, которых нет во встроенной библиотеке

• Измерение сопротивления и индуктивности обмотки

• Измерение хода AHE (якоря)

Место F200 в мастерской

Вес 3 кг, габариты 24 x 20 x 13 см — прибор стоит на столе рядом с ультразвуковой ванной или стендом Common Rail. Типовые задачи: входной контроль бывших в работе форсунок, отбраковка корпусов перед восстановлением, проверка отремонтированной форсунки после работ по клапану и распылителю, обучение новых техников электрическому поведению форсунки.

Что даёт один цикл проверки

Сопротивление, индуктивность и ход AHE измеряются в том же цикле, что и импульсный привод, поэтому электрический вердикт и перемещение якоря читаются вместе, а не в двух отдельных процедурах. Осциллограммы можно редактировать и сохранять, а затем сравнивать с эталонной форсункой — так критерий «годен / не годен» остаётся одинаковым у разных техников.

F200, F210 или F300?

F200 — прибор только для соленоидных форсунок. F210 закрывает пьезофорсунки. F300 объединяет оба режима привода и добавляет проверку тока и сопротивления дозирующего клапана (DRV), проверку гидравлического демпферного клапана и свободное переключение китайского и английского интерфейса.

Частые вопросы

Может ли F200 проверять пьезофорсунки?

Нет. Пьезофорсункам нужен привод с управлением зарядом, как у F210 или F300. F200 работает только с соленоидными форсунками.

Нужна ли F200 подача топлива под высоким давлением?

Нет. Это электрический тестер: он возбуждает обмотку форсунки и измеряет реакцию. Проверка подачи и распыла выполняется на стенде Common Rail.

Какие форсунки можно подключить?

Соленоидные форсунки Common Rail, разъёмы которых входят в поставляемый комплект жгутов. Переходники под редкие разъёмы поставляются под заказ.

F200 портативный?

Да. При весе 3 кг и габаритах 24 x 20 x 13 см прибор переносится одной рукой и работает на любом верстаке.

• Один прибор для электрической диагностики соленоидных форсунок Common Rail

• Редактируемая осциллограмма привода: проверяются и форсунки вне встроенной библиотеки

• Автоматическая последовательность даёт повторяемый результат вместо субъективной оценки

• Сопротивление, индуктивность и ход AHE измеряются в одном цикле

• 3 кг и 24 x 20 x 13 см: настольный формат, переносится одной рукой

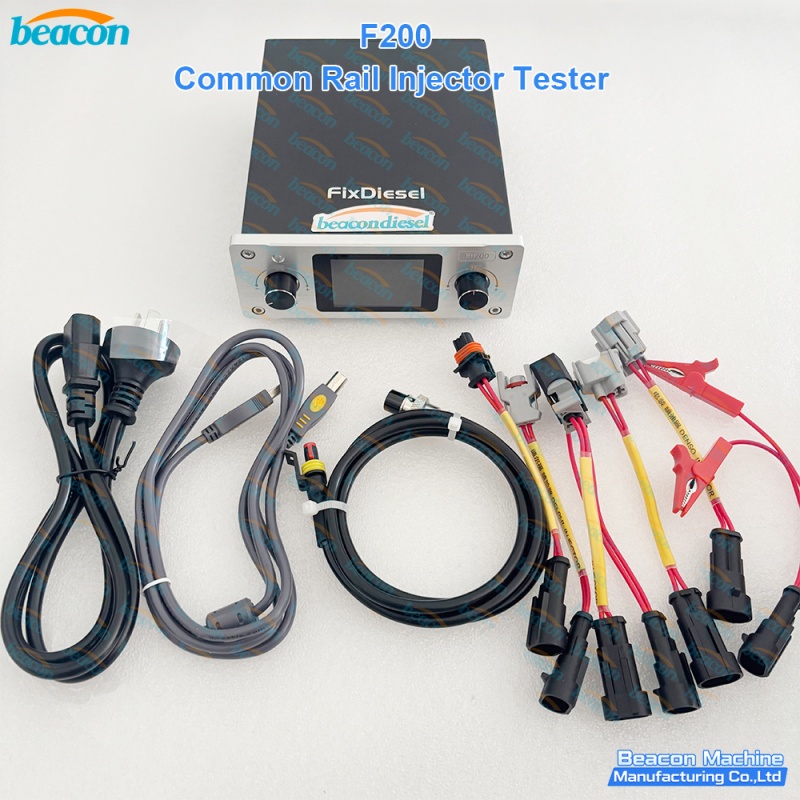

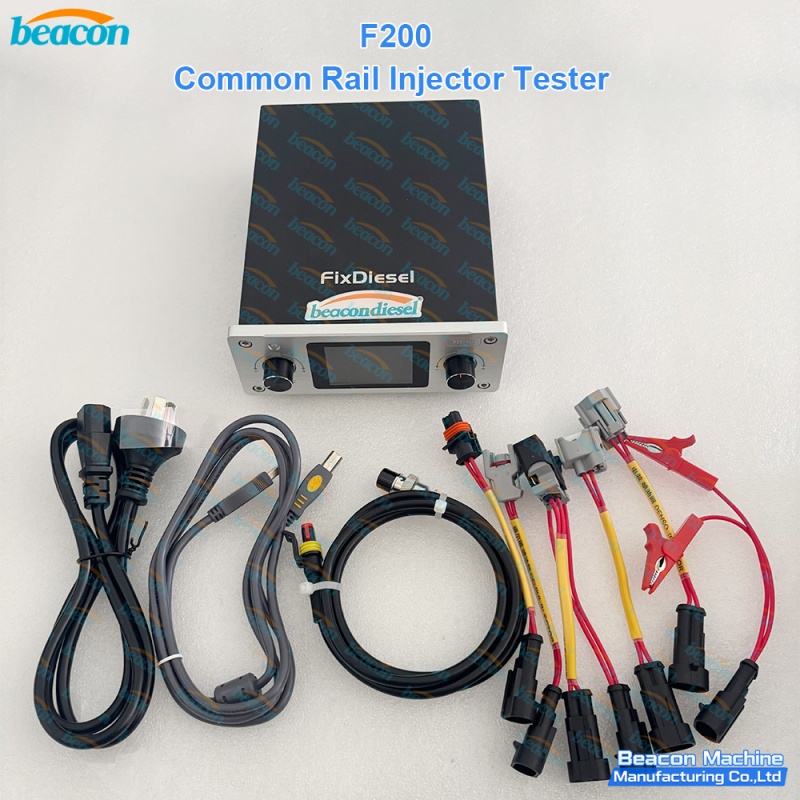

• Полный комплект жгутов в поставке, под типовые семейства соленоидных разъёмов
