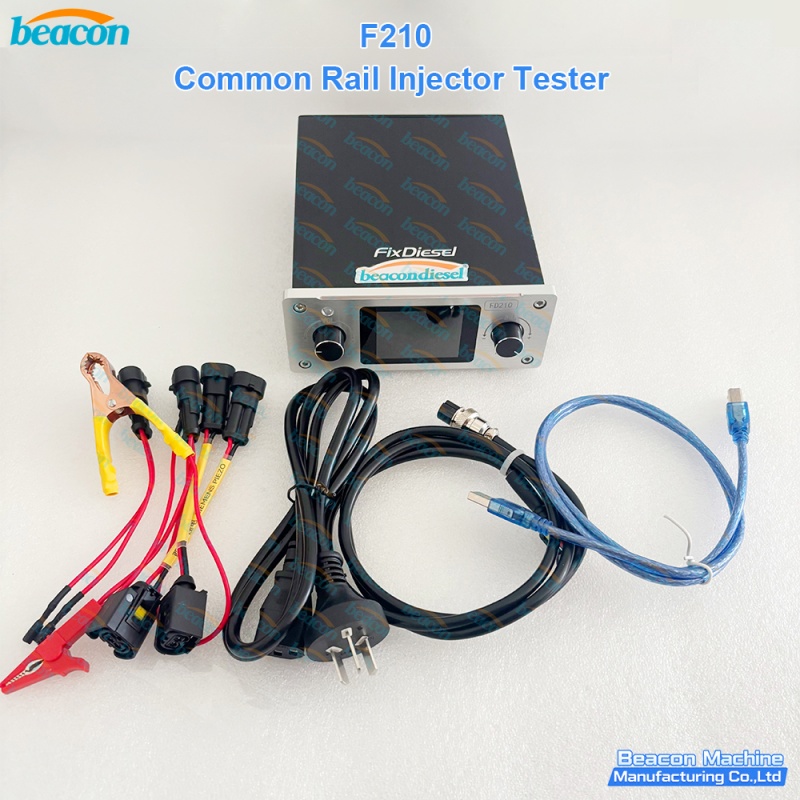

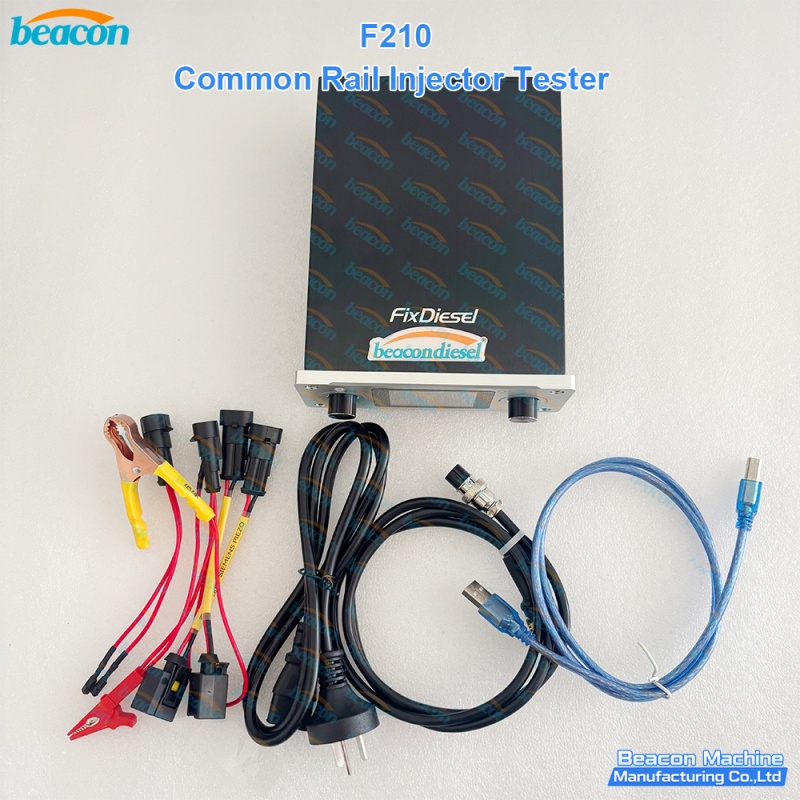

Тестер форсунок Common Rail F210 для пьезофорсунок с проверкой изоляции под нагрузкой

Beacon F210 — настольный тестер, созданный специально для пьезофорсунок Common Rail. Пьезофорсунка — не катушка: это пакет, который заряжается и разряжается, и отказывает так, что омметр этого не видит. F210 возбуждает пакет пьезоимпульсом, измеряет ёмкость, динамические сопротивление и ток, проверяет изоляцию под приложенным напряжением и определяет напряжение открытия — самый быстрый способ отделить исправную пьезофорсунку от форсунки с треснувшим пакетом или подтекающим клапаном.

Функции проверки

• Пьезоимпульсный привод с редактируемой осциллограммой

• Измерение ёмкости пьезопакета

• Измерение динамических сопротивления и тока во время импульса

• Проверка динамической изоляции под напряжением привода

• Определение напряжения открытия пьезофорсунки

Почему важны проверки, специфичные для пьезо

Ёмкость показывает, какая часть пакета ещё работает, динамический ток — действительно ли идёт заряд, а изоляция под напряжением выявляет утечку, которую статический замер сопротивления не видит. Напряжение открытия затем подтверждает, что форсунка срабатывает при давлении, которого ожидает ECU. Вместе они объясняют типичные жалобы по пьезо: неровный холостой ход, отключение цилиндра на горячем двигателе и незапуск после ремонта.

Место F210 в мастерской

При весе 3 кг и габаритах 24 x 20 x 13 см F210 работает рядом со стендом: предварительный отбор пьезофорсунок перед установкой, контроль отремонтированной форсунки перед выдачей и документирование измеренных значений относительно спецификации производителя для гарантийных случаев.

F200, F210 или F300?

F210 — прибор, посвящённый пьезо. F200 закрывает соленоидные форсунки. F300 объединяет оба режима привода в одном блоке и добавляет проверку тока и сопротивления клапана DRV, проверку гидравлического демпферного клапана и двуязычный интерфейс.

Частые вопросы

Может ли F210 проверять соленоидные форсунки?

Нет. Соленоидным форсункам нужен индукционный привод, как у F200 или F300. F210 предназначен для пьезопакетов.

Почему изоляцию проверяют в динамике, а не мегаомметром?

Потому что пьезопакет может показывать нормальное статическое сопротивление и всё равно давать утечку после заряда. F210 измеряет изоляцию в момент действия импульса привода — именно в тех условиях, в которых форсунка работает на двигателе.

Проверяет ли F210 распыл или подачу?

Нет. Это электрический прибор. Гидравлическая подача и распыл проверяются на стенде форсунок Common Rail.

Входят ли жгуты в комплект?

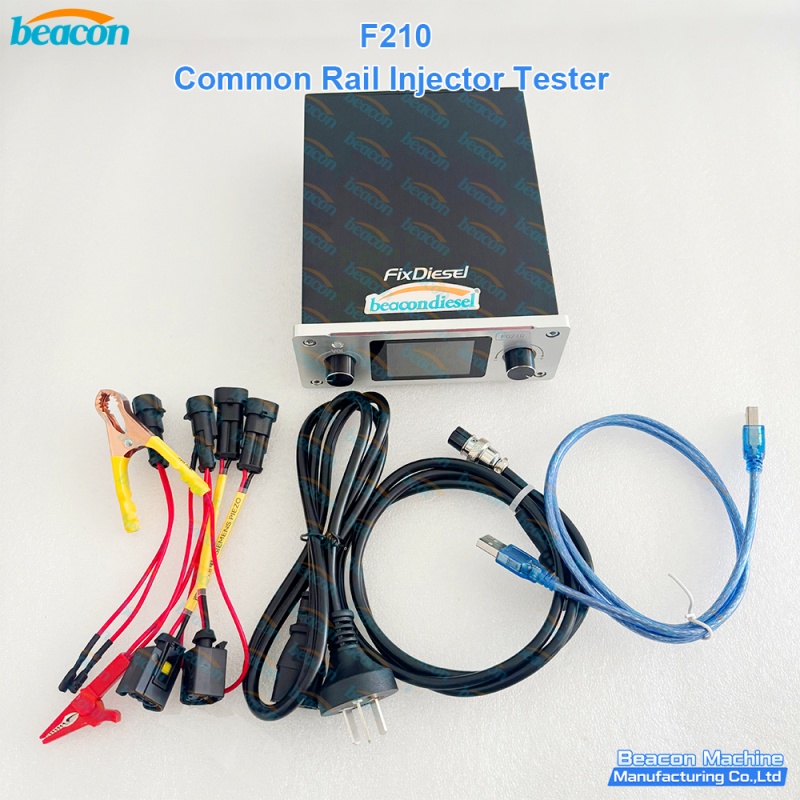

Да, прибор поставляется с комплектом жгутов форсунок, кабелем питания и измерительными проводами.

• Специализированная диагностика пьезо, а не соленоидный тестер с переходником

• Редактируемая осциллограмма пьезопривода для форсунок вне встроенной библиотеки

• Ёмкость, динамическое сопротивление и динамический ток измеряются во время импульса

• Изоляция проверяется под напряжением — там, где проявляется утечка пакета

• Выводится напряжение открытия, что позволяет проверить ожидание ECU по давлению

• 3 кг и 24 x 20 x 13 см, в комплекте жгуты и измерительные провода
